Kiedy instalacja kompensacji mocy biernej potrzebuje dławika do tłumienia harmonicznych

W instalacjach wyposażonych w nowoczesne falowniki i zautomatyzowane napędy elektryczne coraz częściej pojawiają się narastające problemy z zachowaniem jakości energii. Rosnące zniekształcenia harmoniczne prądu ujawniają się w systemie najczęściej jako nadmierne grzanie kondensatorów pracujących w bateriach do kompensacji mocy biernej. Zjawisko to w krótkim czasie prowadzi do nieoczekiwanego wyzwalania zabezpieczeń sieciowych i całkowicie destabilizuje proces utrzymania optymalnego współczynnika mocy. Problemy te stają się szczególnie widoczne i groźne dla infrastruktury pod pełnym obciążeniem technologicznym, zwłaszcza w momentach, gdy całkowite zniekształcenie harmoniczne prądu w obwodzie przekracza bezpieczny próg 15 procent. Sytuacja ta zmusza inżynierów do rewizji klasycznego podejścia do kompensacji w zakładach przemysłowych i na jednostkach pływających.

Przeczytaj również: Budowa linii montażowych – jakie rozwiązania są najskuteczniejsze?

Zjawisko rezonansu i granice tradycyjnej kompensacji

Podstawowe kompensowanie mocy biernej polega na ciągłym dostarczaniu energii przez pojemność kondensatorów, co w założeniu ma równoważyć obciążenia o charakterze indukcyjnym, pochodzące z silników czy transformatorów. Takie uproszczone podejście sprawdza się jednak wyłącznie w klasycznych sieciach zasilających odbiorniki liniowe, gdzie ogólny poziom zniekształceń utrzymuje się poniżej 5 procent. Sytuacja w systemie zmienia się diametralnie, gdy w obiekcie zaczynają dominować nieliniowe układy energoelektroniczne, kontrolujące prędkość maszyn. Zwykła bateria kondensatorów staje się wówczas rozwiązaniem niewystarczającym, ponieważ jej niekontrolowana pojemność łatwo wchodzi w rezonans z indukcyjnością sieci zasilającej, do której zliczają się uzwojenia dużych transformatorów dystrybucyjnych.

Przeczytaj również: Funkcje, które wyróżniają naszą platformę e-commerce na rynku

Proces ten stanowi ogromne zagrożenie dla stabilności całej infrastruktury zakładowej. Z fizycznego punktu widzenia rezonans powstający na piątej lub siódmej harmonicznej wielokrotnie zwiększa rzeczywiste wartości przepływających prądów, co bezpośrednio prowadzi do szybkiej degradacji materiałów izolacyjnych i termicznego przeciążenia wrażliwych podzespołów. Zamiast obniżać rachunki za dystrybucję energii i poprawiać parametry sieci, nieprawidłowo dobrana instalacja drastycznie pogarsza jakość dostarczanej mocy i generuje dodatkowe, trudne do zlokalizowania straty czynne. W środowisku mocno nasyconym falownikami przemysłowymi niezbędne staje się zastosowanie precyzyjnego układu odstrojonego, w którym dobrany element indukcyjny zabezpiecza kondensatory przed niekontrolowaną absorpcją zniekształceń.

Przeczytaj również: Nowoczesne rozwiązania w obsłudze plazmowych systemów

Rola elementu indukcyjnego w układach odstrojonych

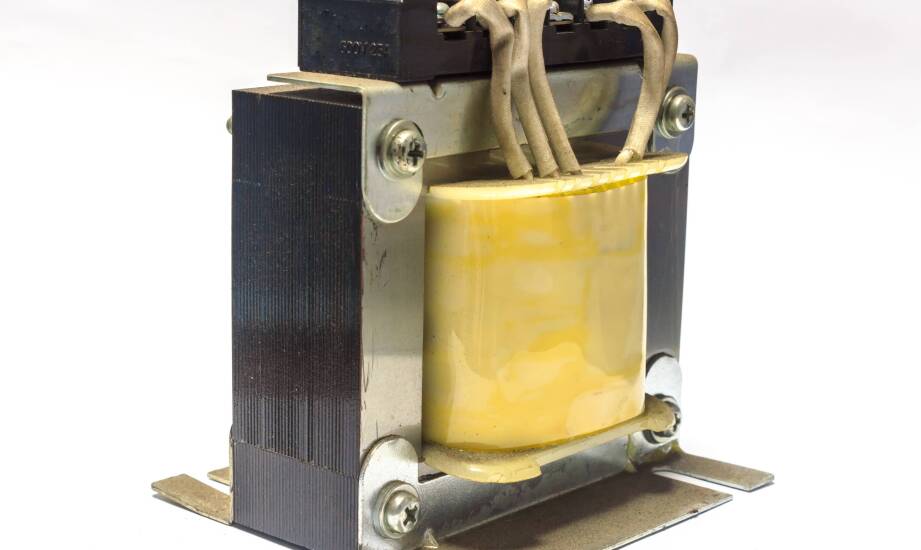

Właściwa i długotrwała ochrona pojemności kompensującej wymaga celowego wprowadzenia dodatkowej reaktancji do obwodu elektrycznego. Odpowiednio przeliczone dławiki filtracyjne łączy się z reguły szeregowo z każdym pojedynczym członem kondensatorowym, tworząc w ten sposób starannie dostrojoną gałąź rezonansową. Powstały obwód charakteryzuje się bardzo niską impedancją dla bazowej częstotliwości 50 Hz, co umożliwia instalacji swobodną i niemal bezstratną kompensację mocy biernej. Jednocześnie dla częstotliwości znacznie wyższych, takich jak 250 Hz czy 350 Hz, impedancja gałęzi gwałtownie rośnie i fizycznie blokuje przepływ niepożądanych prądów harmonicznych w kierunku delikatnej baterii.

Typowym i najczęściej spotykanym w przemyśle rozwiązaniem jest zestrojenie całego układu do częstotliwości 189 Hz, co w praktyce odpowiada współczynnikowi dławienia na poziomie 7 procent. Dzięki takiemu zabiegowi punkt ewentualnego rezonansu przesuwa się w bezpieczny obszar pasma, daleko od dominujących zakłóceń generowanych przez układy napędowe. Przed podjęciem ostatecznej decyzji o parametrach stosowanych komponentów inżynierowie analizują szczegółowy profil pracujących odbiorników oraz mierzony poziom zniekształceń napięcia, który zgodnie z wytycznymi normy PN-EN 50160 nie powinien przekraczać 8 procent. Weryfikacji podlegają również trudne warunki środowiskowe, w tym maksymalna temperatura wewnątrz szafy rozdzielczej, oraz planowana rezerwa mocy, wynosząca zazwyczaj od 20 do 30 procent. Projektująca i samodzielnie produkująca rozwiązania transformatorowe szczecińska spółka Inducto dostarcza przemysłowi komponenty indukcyjne ściśle dopasowane do tak rygorystycznych założeń. Realizacja całego procesu produkcyjnego we własnym zakładzie oraz posiadany certyfikat Polskiego Rejestru Statków (PRS) ułatwiają zachowanie ścisłej powtarzalności parametrów elektrycznych, co ma fundamentalne znaczenie dla wielostopniowych układów pracujących w sektorze morskim i ciężkiej energetyce.

Wdrożenie niezawodnej kompensacji w warunkach obecności silnych zakłóceń wykracza daleko poza mechaniczne zestawienie wyliczonej pojemności. Ostateczny sukces prac i bezpieczeństwo technologiczne zależą przede wszystkim od poprawnego przewidzenia zachowania całej instalacji elektroenergetycznej pod wysoce zmiennym obciążeniem, a nie tylko od teoretycznych parametrów widniejących na tabliczkach znamionowych poszczególnych komponentów. Pomiary analizatorami parametrów sieci oraz komputerowe symulacje przeprowadzane przed i po modernizacji dobitnie potwierdzają, że jedynie starannie zestrojona współpraca elementów pojemnościowych i indukcyjnych chroni zaawansowaną infrastrukturę przed uszkodzeniem i utrzymuje rygorystyczne normy jakości dostarczanej energii.
