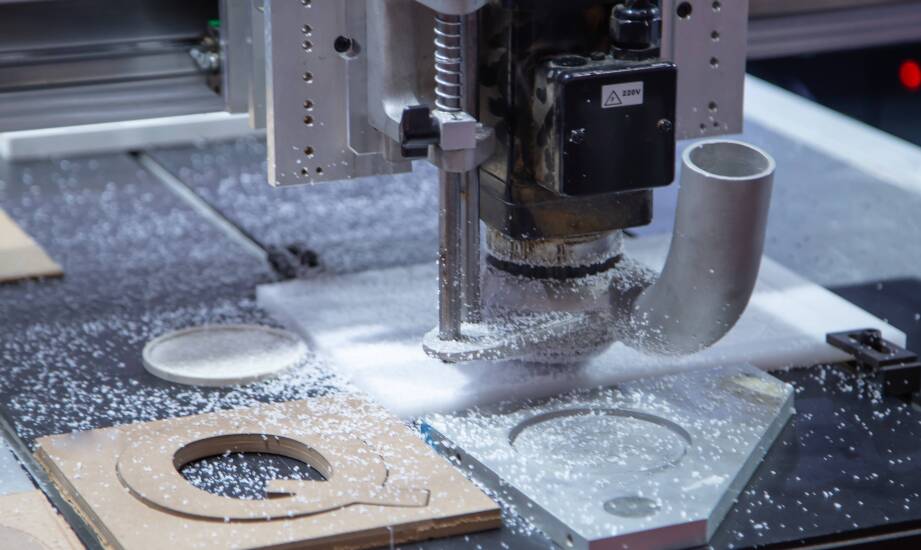

Kiedy pionowy docisk do detali zwiększa stabilność mocowania na stole CNC

W warsztatach obróbczych często napotyka się problem ograniczonego dostępu do detalu z boków przestrzeni roboczej maszyny CNC. Zastosowanie standardowych imadeł lub tradycyjnych łap bocznych nie zawsze jest możliwe, zwłaszcza gdy konieczna staje się kompleksowa obróbka elementu z kilku stron podczas zaledwie jednego zamocowania. W takich sytuacjach pionowy układ mocowania umożliwia sztywną stabilizację materiału od góry, bez blokowania cennego miejsca dla wrzeciona i pracujących narzędzi skrawających. Odpowiednio dobrany mechanizm sprawia, że fizyczne przygotowanie stanowiska obróbczego przebiega znacznie sprawniej, a samo ustawienie nie generuje ryzyka kosztownej kolizji obrabiarki z wykorzystywanym oprzyrządowaniem.

Przeczytaj również: Jakie narzędzia mogą wspierać przedsiębiorców w procesie optymalizacji podatkowej?

Mechanizm działania i optymalizacja czasu mocowania

Optymalizacja procesu frezowania wymaga bezwzględnego zminimalizowania przestojów maszyny między kolejnymi cyklami. W tym kontekście docisk szybkomocujący pionowy opiera swoje działanie na zaawansowanym i wielokrotnie sprawdzonym mechanizmie kolanowym. Obrót dźwigni o kąt w przedziale od 90 do 180 stopni przekształca płynny ruch ręczny operatora w precyzyjnie kontrolowaną i bardzo dużą siłę nacisku. Rękojeść w pozycji ostatecznie zamkniętej ustawia się prostopadle do płaszczyzny roboczej stołu. Taki układ kinematyczny zapewnia mechaniczną blokadę samoczynną całego przegubu, co eliminuje ryzyko przypadkowego zwolnienia chwytu podczas intensywnej pracy wrzeciona i przenoszenia silnych drgań. Przejście z tradycyjnych śrub dokręcanych kluczem na system dźwigniowy skraca czas unieruchomienia pojedynczego detalu z kilku minut do dosłownie paru sekund. Ta modyfikacja procesu ma ogromne znaczenie przy wieloseryjnej produkcji na centrach numerycznych, gdzie pracownik musi sprawnie i powtarzalnie wymieniać kolejne sztuki z partii. Mniejsze modele generujące siłę trzymania rzędu 100 do 200 kilogramów pozwalają na błyskawiczne przezbrojenie gniazda bez sięgania po zewnętrzne klucze czy śruby.

Przeczytaj również: Systemy perymetryczne – skuteczna ochrona posesji i obiektów przemysłowych

Kluczowe parametry i stabilizacja trudnych detali

Dopasowanie osprzętu do konkretnego zadania wymaga rygorystycznej analizy kilku istotnych wartości technicznych. Specyfikacja obejmuje przede wszystkim siłę docisku wahającą się zazwyczaj od 50 do 400 kilogramów, fizyczny zasięg roboczy ramienia w granicach od 20 do 100 milimetrów oraz swobodnie regulowany prześwit nad powierzchnią trzymanego materiału. Zostawiona przestrzeń musi bezpiecznie pomieścić pracujące narzędzie skrawające, na przykład krótki frez trzpieniowy VHM, dokładny rozwiertak czy wiertło stopniowe. Pionowa orientacja ramienia dociskającego sprawdza się szczególnie dobrze w przypadkach, gdy obróbce podlegają płaskie arkusze blachy, cienkie profile aluminiowe lub stosunkowo długie i wiotkie listwy. Tradycyjny docisk kierowany z boku mógłby łatwo doprowadzić do niepożądanego wygięcia środkowej części takiego elementu i utraty bazowego wymiaru. Z kolei nacisk wektora siły skierowany idealnie z góry na dół dociska materiał bezpośrednio do płaskiego blatu stołu rowkowego lub żeliwnej płyty bazowej, co weryfikowalnie zapobiega odkształceniom i skutecznie tłumi szkodliwe wibracje. W profesjonalnych zakładach obróbki metali tego typu chwytaki niezwykle rzadko pracują jako całkowicie samodzielne rozwiązanie stanowiskowe. Znacznie częściej stanowią one funkcjonalne uzupełnienie systemów podciśnieniowych lub ciężkich imadeł maszynowych. Toruńska spółka jawna MM-TOOLS ŚPIEWAK zaopatruje lokalne zakłady z regionu kujawsko-pomorskiego w kompletne pakiety wyposażenia warsztatowego. Dzięki temu odpowiednie oprzyrządowanie mocujące można skompletować równolegle do precyzyjnych narzędzi skrawających oraz certyfikowanych mikrometrów potrzebnych do ostatecznej kontroli jakości wymiarowej.

Przeczytaj również: Gdzie w Łodzi można szybko wymienić butlę gazową?

Kryteria ostatecznego wyboru technologii mocowania

Wdrożenie optymalnego systemu stabilizacji materiału zawsze wymaga ścisłego uwzględnienia specyfiki geometrycznej konkretnego detalu. Trafność podjętej decyzji technologicznej zależy w dużej mierze od skomplikowania obrysów samego przedmiotu, bezpiecznie zaplanowanej ścieżki przejścia narzędzia i pożądanej powtarzalności układu bazującego na stole CNC. Prawidłowe zgranie maksymalnej siły trzymania i fizycznego zasięgu mechanizmu dźwigniowego warunkuje niezbędną sztywność całej konstrukcji podczas najcięższych cykli zgrubnego usuwania wióra. Przemyślane zarządzanie dostępną przestrzenią wokół obrabianej strefy pozwala całkowicie wyeliminować incydenty kolizji wrzeciona z elementami dociskowymi. Ostatecznie prawidłowe podparcie pionowe bezpośrednio i mierzalnie przekłada się na wyższą jakość wykończenia powierzchni materiału, dłuższą bezawaryjną żywotność ostrzy skrawających i znacznie płynniejsze tempo realizacji harmonogramu na obrabiarce.
